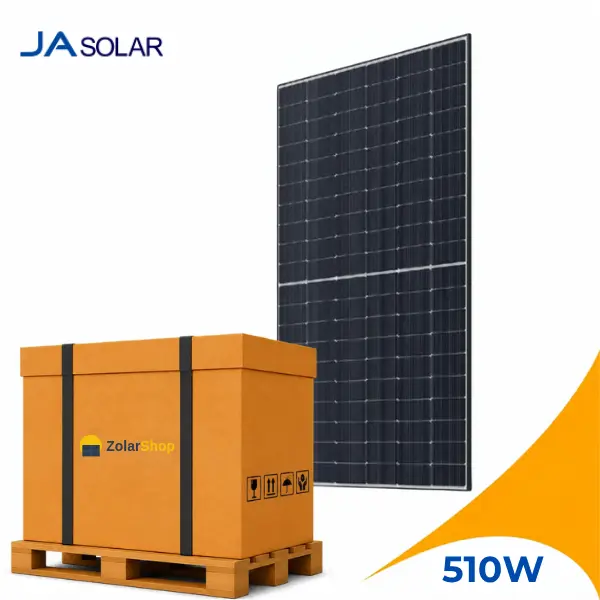

JA Solar JAM60D40-510/LB 485-510 1500V Black Frame (36 Stk.)
Das JA Solar JAM60D40-510/LB ist das leistungsstärkste Modul der Deep Blue 4.0 Pro JAM60D40 LB Serie und erreicht beeindruckende 510 Wp bei einem Spitzenwirkungsgrad von 23,0 %. Mit N-Type n-Bycium+ Zelltechnologie, bifazialem Doppelglas-Aufbau und schwarzem Rahmen setzt dieses Premium-Modul neue Maßstäbe für hocheffiziente Photovoltaik im Wohnbereich.
Spitzeneffizienz dank n-Bycium+ Technologie
Mit 23,0 % Modulwirkungsgrad gehört das JAM60D40-510/LB zu den effizientesten N-Type Solarmodulen seiner Klasse. Die n-Bycium+ Zelltechnologie von JA Solar vereint N-Type Wafer mit einer 16-Busbar MBB-Architektur und erreicht damit Zelleffizienzen von bis zu 26 %. Die geringe lichtinduzierte Degradation der N-Type Basis gewährleistet überragende Langzeitstabilität.
Maximaler Ertrag durch bifaziale Bauweise
Die 120 bifazialen N-Type Halbzellen des JA Solar JAM60D40-510/LB sind im 6x20-Layout angeordnet und nutzen mit 80 % Bifazialität auch reflektiertes Licht auf der Rückseite. In Kombination mit der hervorragenden Schwachlichtleistung erzielen Sie so einen spürbar höheren Jahresertrag als mit herkömmlichen Modulen.
Langlebige Doppelglas-Konstruktion
Das JAM60D40-510/LB ist mit einer Glas-Glas-Konstruktion aus 2,0 mm Solarglas auf beiden Seiten ausgestattet. Die robuste Bauweise widersteht Frontlasten bis 5.400 Pa und Rücklasten bis 2.400 Pa. Der Temperaturkoeffizient von nur -0,29 %/°C stellt sicher, dass die herausragende Leistung auch bei hohen Betriebstemperaturen erhalten bleibt.
30 Jahre Leistungsgarantie
JA Solar unterstreicht das Vertrauen in die Qualität des JAM60D40-510/LB mit einer 12-jährigen Produktgarantie und einer 30-jährigen linearen Leistungsgarantie. Nach dem ersten Betriebsjahr mit maximal 1 % Degradation sinkt die Leistung jährlich um höchstens 0,4 Prozentpunkte. Zertifiziert nach IEC 61215, IEC 61730, UL 61215 und UL 61730 mit der Brandschutzklasse UL Type 29/Class C.
Technische Details und Montage
Das Modul misst 1.953 x 1.134 x 30 mm und wiegt 27,3 kg. Es ist für maximale Systemspannungen von 1.500 V DC ausgelegt. Die 4 mm² Anschlusskabel mit MC4-EVO2A-kompatiblen Steckern und die IP68-Anschlussdose mit drei Bypass-Dioden gewährleisten eine sichere Installation.
Technische Daten
| Name der Serie |
JAM60D40-485-510/LB |
| Serie Leistungsbereich (Wp) |
485–510 |
| Name des Modells |
JAM60D40-510/LB |
| Garantie Jahre |
12 |
| Primär (Jahre, % Ausgangsleistung) |
25, 89,4 |
| Sekundär (Jahre, % Ausgangsleistung) |
30, 87,4 |
| Spannung bei maximaler Leistung, Vmpp (V) Bei STC |
37,31 |
| Strom bei maximaler Leistung, Impp (A) Bei STC |
13,67 |
| Leerlaufspannung, Voc (V) bei STC |
44,25 |
| Kurzschlussstrom, Isc (A) bei STC |
14,54 |
| Wirkungsgrad der Platte (%) bei STC |
23 |
| Leistungstoleranz, − (%) Bei STC |
3 |
| Temperaturkoeffizient von Pmax (%/°C) |
−0,29 |
| Temperaturkoeffizient von Voc (%/°C) |
−0,25 |
| Temperaturkoeffizient von Isc (%/°C) |
0,045 |
| Maximale Systemspannung (V) |
1500 |
| Serien-Sicherungswert (A) |
30 |
| Anzahl der Solarzellen |
120 |
| Glasdicke (mm) |
2+2 |
| Verteilerdose Dioden |
3 |
| Anschlussdose Schutzklasse |
IP68 |
| Stecker Typ |
MC4-EVO2A |
| Kabellänge (mm) |
1200 |
| Zelltechnologie |
Front contact |
Abmessungen
| Höhe (mm) |
1953 |
| Breite (mm) |
1134 |
| Tiefe (mm) |
30 |
| Gewicht (kg) |
27,3 |
