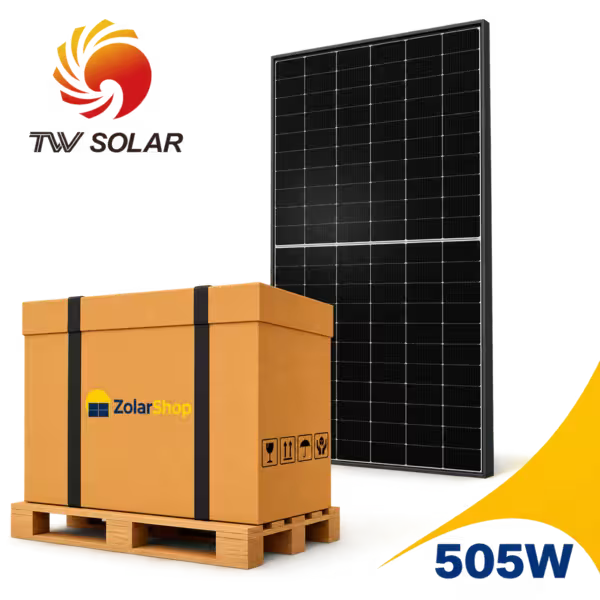

Tongwei TWMNH-54HD505 495-515 1500V Black Frame (36 Stk.)
Das TW Solar TWMNH-54HD ist ein leistungsstarkes bifaziales PV-Modul, das auf N-Type Half-Cut-Zellen mit TOPCon-Technologie basiert. Dank der Glas-Glas-Konstruktion bietet das Modul außergewöhnliche Haltbarkeit, hohe Bifazialität und eine beeindruckende Energieeffizienz von bis zu 23,2 %. Es ist die perfekte Wahl für gewerbliche und industrielle PV-Anlagen, bei denen maximale Leistung und langfristige Zuverlässigkeit gefragt sind.
Wichtige Merkmale und technische Daten:
- Leistungsbereich: 495 W bis 515 W – flexible Anpassung an die PV-Systemkonfiguration.
- Modulwirkungsgrad: 22,3 % bis 23,2 % – sehr hohe Energieeffizienz.
- Zelltechnologie: N-Type Half-Cut, 108 Zellen (6×18) – erhöhte Leistung bei Teilverschattung und geringe Degradation.
- Bifazialität: bis zu 80 % – zusätzlicher Energieertrag von der Modulrückseite (bis zu +30 %).
- Glas-Glas-Konstruktion: gehärtetes 2-mm-Glas vorne und hinten – hervorragende Beständigkeit gegen UV, Feuchtigkeit und Witterungseinflüsse.
- Mechanische Belastbarkeit: 5400 Pa (Schnee), 2400 Pa (Wind) – hohe Widerstandsfähigkeit gegen extreme Wetterbedingungen.
- Temperaturkoeffizienten: Pmax -0,28 %/°C, Voc -0,24 %/°C, Isc +0,046 %/°C – hohe thermische Stabilität.
- Maximale Systemspannung: 1500 V DC, maximaler Sicherungsstrom: 30 A.
- Betriebstemperaturbereich: -40 °C bis +85 °C.
- Anschlüsse: MC4-kompatibel, 4 mm² Kabel, Kabellänge 1200 mm (auf Wunsch anpassbar), Anschlussdose IP68 mit 3 Bypass-Dioden.
- Zertifikate: IEC 61215, IEC 61730, IEC 62804 (PID), IEC 61701 (Salznebel), IEC 62716 (Ammoniak), IEC 60068-2-68 (Staub), ISO 9001/14001/45001/50001.
- Garantie: 30 Jahre lineare Leistungsgarantie (≤1 % Leistungsverlust im 1. Jahr, ≤0,4 % pro Jahr in den Folgejahren) – hohe Zuverlässigkeit über Jahrzehnte.
Das TW Solar TWMNH-54HD 495–515 W ist ein Premium-Modul mit exzellenten technischen Eigenschaften, hoher Haltbarkeit und überragender Leistung dank N-Type-Technologie und Glas-Glas-Aufbau. Es ist die ideale Lösung für moderne PV-Projekte, die langfristige Effizienz und maximale Widerstandsfähigkeit gegenüber Umwelteinflüssen erfordern.
Technische Daten
| Name der Serie |
TWMNH-54HD495-515 |
| Serie Leistungsbereich (Wp) |
495–515 |
| Name des Modells |
TWMNH-54HD505 |
| Garantie (Jahre) |
15 |
| Primär (Jahre, % Ausgangsleistung) |
25, 89,4 |
| Sekundär (Jahre, % Ausgangsleistung) |
30, 87,4 |
| Spannung bei maximaler Leistung, Vmpp (V) bei STC |
33,94 |
| Strom bei maximaler Leistung, Impp (A) bei STC |
14,88 |
| Leerlaufspannung, Voc (V) bei STC |
40,24 |
| Kurzschlussstrom, Isc (A) bei STC |
15,92 |
| Wirkungsgrad der Platte (%) bei STC |
22,7 |
| Temperaturkoeffizient von Pmax (%/°C) |
−0,28 |
| Temperaturkoeffizient von Voc (%/°C) |
−0,24 |
| Temperaturkoeffizient von Isc (%/°C) |
0,046 |
| Maximale Systemspannung (V) |
1500 |
| Serien-Sicherungswert (A) |
30 |
| Handynummer |
108 |
| Glas Typ |
AR-beschichtetes, hitzegehärtetes Glas |
| Glasdicke (mm) |
2 |
| Rahmen Typ |
Eloxierte Aluminiumlegierung |
| Verteilerdose Dioden |
3 |
| Anschlussdose Schutzklasse |
IP68 |
| Kabelquerschnitt (mm²) |
4 |
| Kabellänge (mm) |
1200 |
| Zelltechnologie |
Frontkontakt |
Abmessungen
| Höhe (mm) |
1961 |
| Breite (mm) |
1134 |
| Tiefe (mm) |
30 |
| Gewicht (kg) |
27,4 |
Downloads
Herstellerinformationen
Tongwei Solar ist ein weltweit agierender Hersteller in der Photovoltaikindustrie und Teil der Tongwei Group. Das Unternehmen ist auf die Produktion von Polysilizium sowie hocheffizienten Solarzellen und -modulen spezialisiert. Dank starker vertikaler Integration, hoher Produktionskapazitäten und kontinuierlicher Innovation - insbesondere bei Technologien wie PERC und TOPCon - spielt Tongwei eine zentrale Rolle in der globalen Energiewende.
